کلمپ سیم مسی به سازه فلزی و میله گراند

 کلمپ سیم مسی به سازه فلزی و میله گراند

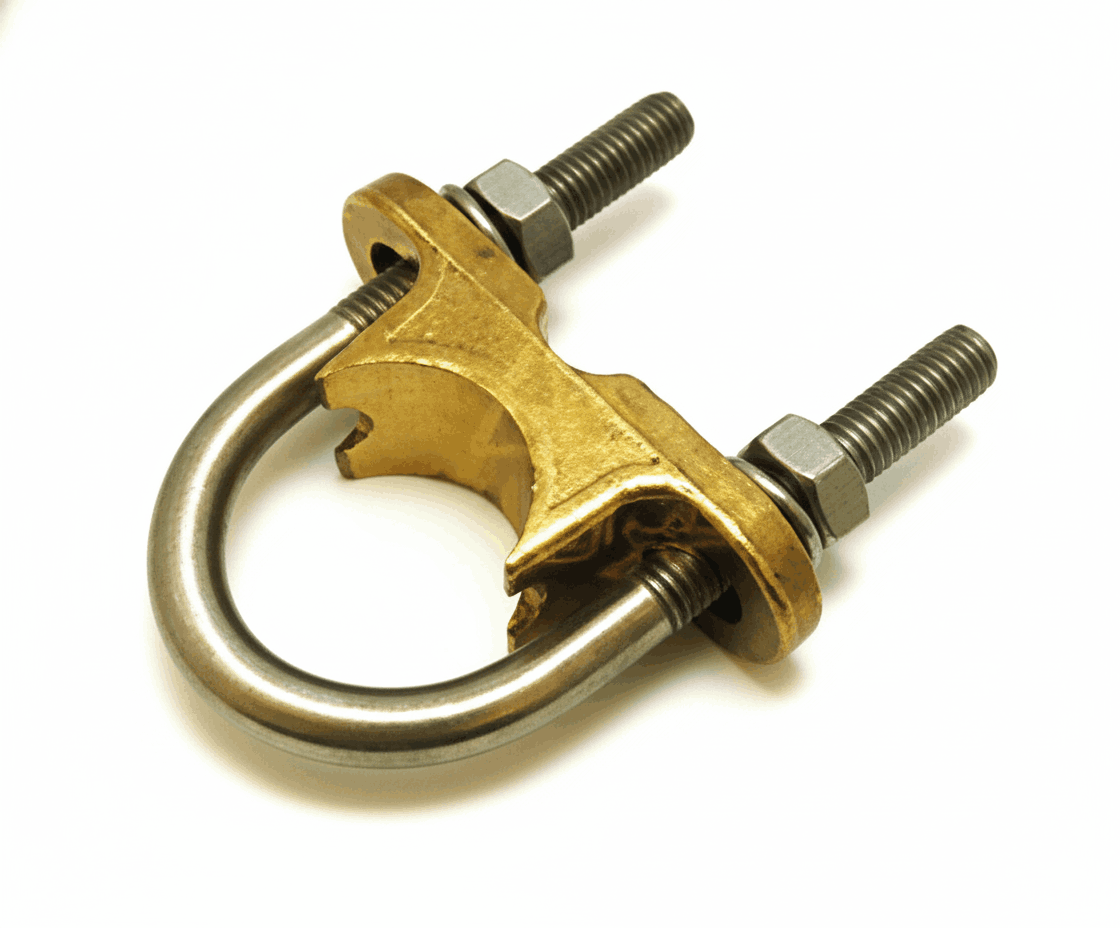

کلمپ سیم مسی ابزاری مکانیکی برای اتصال هادی ارت (سیم مسی) به اجزای فلزی سازه یا میله ارت است. این اتصال باید پایدار، مقاوم در برابر خوردگی

و دارای مقاومت الکتریکی بسیار پایین باشد تا در سیستم ارتینگ و همبندی مؤثر عمل کند.

 انواع کلمپ‌ها و کاربردشان

مشخصات فنی و استانداردها

• جنس بدنه: مس الکترولیتی، برنج، یا فولاد با پوشش ضد خوردگی
• جنس پیچ‌ها: فولاد ضد زنگ، گالوانیزه گرم یا فسفر برنز
• استانداردها:
  • IEC 62561-1 (برای اجزای سیستم ارت)
  • UL 467 (برای اتصال زمین)
  • INSO 18499 (استاندارد ملی ایران برای ارتینگ)
• مقاومت اتصال: کمتر از 1 اهم
• تحمل جریان لحظه‌ای: تا 200 آمپر

 مزایا و معایب کلمپ سیم مسی به سازه فلزی و میله گراند :

 مزایا:

• نصب آسان بدون نیاز به جوشکاری
• قابلیت باز و بسته شدن مجدد
• مقاومت بالا در برابر خوردگی و رطوبت
• مناسب برای محیط‌های صنعتی، ساختمانی و فضای باز

 معایب:

• در مناطق بسیار مرطوب نیاز به بررسی دوره‌ای دارد
• در صورت نصب نادرست ممکن است اتصال مکانیکی ضعیف شود

 تست‌های عملکردی

کلمپ‌های استاندارد باید تحت تست‌های زیر قرار گیرند:

• تست مقاومت الکتریکی اتصال
• تست خوردگی در محیط نمکی (Salt Spray)
• تست مکانیکی کشش و فشار
• تست عبور جریان بالا (High Current Injection)

 نکات اجرایی در نصب

• سطح تماس باید تمیز و عاری از رنگ یا زنگ‌زدگی باشد
• پیچ‌ها با گشتاور مناسب بسته شوند (طبق دیتاشیت سازنده)
• در صورت استفاده در فضای باز، پوشش ضد آب یا گریس ضد خوردگی توصیه می‌شود
• اتصال باید قابل بازدید و تست دوره‌ای باشد

کاربردها در پروژه‌ها :

• اتصال سیم ارت به ستون فلزی در ساختمان‌های فلزی
• اتصال سیم ارت به میله ارت در پست‌های برق و مخابرات
• همبندی سازه‌های فلزی در پالایشگاه‌ها و نیروگاه‌ها
• اتصال سیم ارت به فریم تابلو برق یا رک شبکه
