کلمپ اتصال سیم مسی به سازه فلزی
توضیحات

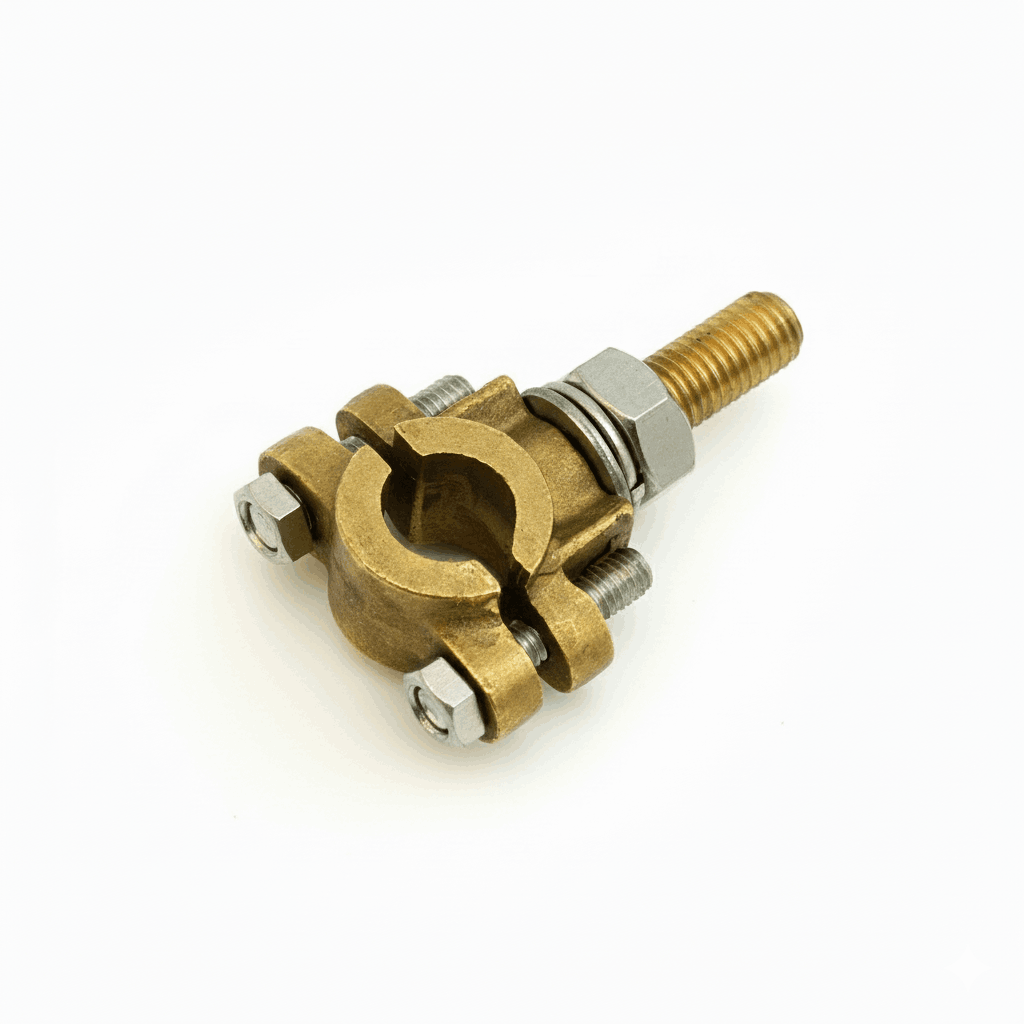

کلمپ اتصال سیم مسی به سازه فلزی
کلمپ اتصال سیم مسی به سازه فلزی که برای استفاده در پروژههای ارتینگ، همبندی و ایمنی الکتریکی بسیار مهم است.
کلمپ اتصال سیم مسی به سازه فلزی ابزاری است برای ایجاد اتصال الکتریکی و مکانیکی بین هادی مسی (سیم ارت) و یک سازه فلزی
مانند دکل، تابلو برق، استراکچر یا صفحه ارت. این اتصال نقش مهمی در:
- انتقال جریانهای نشتی یا صاعقه
- همبندی اجزای فلزی
- کاهش مقاومت سیستم ارت
ایفا میکند.
مشخصات فنی
| ویژگی | مقدار یا توضیح |
|---|---|
| نوع سیم | مس نرم یا افشان با سطح مقطع 16 تا 120 میلیمتر مربع |
| نوع اتصال | مستقیم به سازه فلزی یا صفحه ارت |
| جنس بدنه | برنج، مس فورجشده، یا فولاد گالوانیزه گرم |
| نوع پیچ | فولادی با روکش ضد زنگ، سایز M8 تا M12 |
| استانداردها | IEC 62561-2، BS 7430، DIN EN 50164 |
مزایای استفاده
- هدایت الکتریکی بالا به دلیل استفاده از مس
- مقاومت مکانیکی مناسب در برابر لرزش و ضربه
- مقاومت در برابر خوردگی در محیطهای مرطوب یا صنعتی
- نصب آسان و سریع با پیچ و مهره
- قابلیت تست و بازرسی دورهای
نکات نصب و نگهداری
- سطح تماس سیم و سازه باید تمیز و بدون زنگزدگی باشد
- پیچها با گشتاور مناسب بسته شوند تا اتصال محکم باشد
- استفاده از واشر فنری یا مهره قفلدار برای جلوگیری از شل شدن
- در محیطهای مرطوب، استفاده از گریس ضد خوردگی توصیه میشود
- پس از نصب، تست مقاومت اتصال با ارتتستر انجام شود
چالشها و راهکارها
| چالش | راهکار پیشنهادی |
|---|---|
| خوردگی در محل اتصال | استفاده از کلمپ با پوشش قلع یا گالوانیزه گرم |
| شل شدن پیچها در طول زمان | استفاده از مهره قفلدار و تست دورهای |
| عدم تطابق سایز سیم | انتخاب کلمپ با ورودی قابل تنظیم یا سفارشی |
نمونههای کاربردی
- اتصال سیم ارت به بدنه دکل مخابراتی
- همبندی سیمهای مسی به تابلو برق در پستهای فشار متوسط
- اتصال سیم ارت به صفحه فلزی در چاه ارت
