کلمپ اتصال دو سیم غیر هم مقطع عبوری
توضیحات

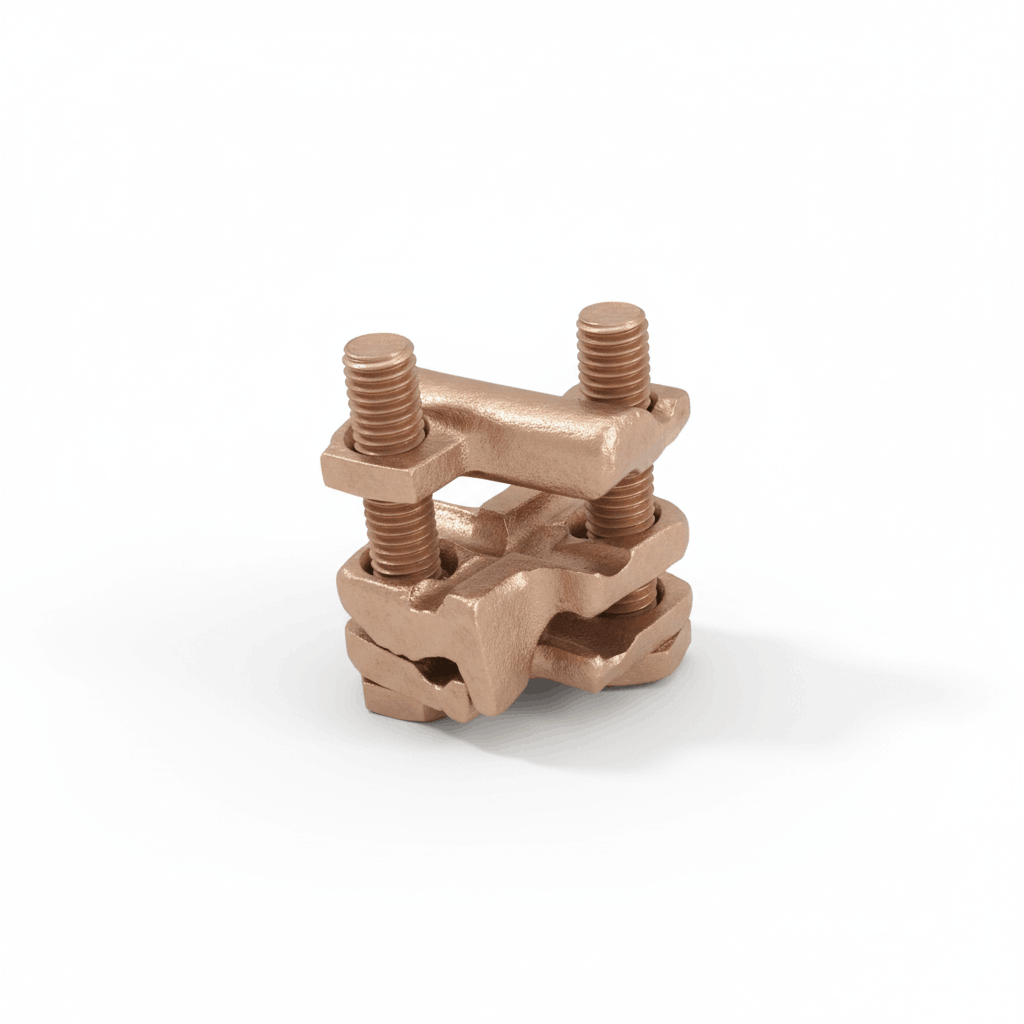

کلمپ اتصال دو سیم غیر هم مقطع عبوری
در بسیاری از پروژههای صنعتی و ساختمانی، نیاز به اتصال دو سیم با قطرهای متفاوت وجود دارد؛ بهویژه در سیستمهای ارتینگ، صاعقهگیر و تابلو برق.
برای این منظور، استفاده از کلمپ اتصال عبوری غیر هممقطع راهحلی استاندارد و ایمن است که بدون نیاز به برش سیم اصلی، اتصال مکانیکی و الکتریکی مطمئن فراهم میکند.
ساختار و طراحی
کلمپ عبوری برای اتصال سیمهای غیر هممقطع به گونهای طراحی میشود که :
- سیم اصلی از داخل بدنه کلمپ عبور میکند (بدون برش)
- سیم فرعی از کنار یا بالا وارد شده و با پیچ یا پرس تثبیت میشود
- جنس بدنه: معمولاً از برنج، مس یا آلیاژهای ضد خوردگی
- پیچها: از فولاد گالوانیزه یا برنجی با رزوه دقیق برای تثبیت فشار
کاربردها
- اتصال سیم ارت فرعی به سیم اصلی در مسیر چاه ارت یا هادی نزولی
- ایجاد انشعاب در مسیرهای ارتینگ بدون قطع جریان
- اتصال سیمهای با سایز متفاوت در تابلو برق یا دکلهای مخابراتی
- استفاده در سیستمهای صاعقهگیر برای اتصال سیمهای نزولی به شبکه ارت
مزایا
- عدم نیاز به برش سیم اصلی: حفظ یکپارچگی مسیر جریان
- قابلیت اتصال سیمهای با قطر متفاوت (مثلاً 25mm² به 70mm²)
- نصب سریع و آسان با آچار یا دستگاه پرس
- رسانایی بالا و مقاومت مکانیکی مناسب
- قابل استفاده در تستهای دورهای و تعمیرات بدون آسیب به سیمها
نکات اجرایی نصب
- انتخاب سایز مناسب کلمپ با توجه به قطر هر دو سیم
- تمیز کردن سطح سیمها قبل از نصب برای کاهش مقاومت تماس
- استفاده از پیچ ضدزنگ یا آبکاریشده در محیطهای مرطوب
- تست مقاومت اتصال با اهممتر پس از نصب (مقدار باید نزدیک صفر باشد)
- نصب در محل قابل دسترس برای تستهای دورهای و بازدید
