قالب جوش سیم مسی به میله گراند

قالب جوش کدولد (Cadweld) و کاربردهای آن

قالب جوش سیم مسی به میله گراند ، که با نام کوره کدولد نیز شناخته می‌شود، برای اتصال دائم و مقاوم بین سیم به صفحه مسی، سیم به سیم، سیم به آرماتور و سایر اجزای سیستم‌های ارتینگ و حفاظت کاتدی استفاده می‌شود.

ویژگی‌ها و انواع اتصالات کدولد

اتصالات ایجادشده به روش جوش احتراقی، بسته به نوع اتصال و سایز هادی‌ها، نیازمند قالب مخصوص به خود هستند. از جمله اتصالات پرکاربرد در این سیستم می‌توان به موارد زیر اشاره کرد:

• اتصال سه‌راهی
• اتصال چهارراهی
• اتصال موازی
• اتصال سر به سر
• اتصال به صفحه
• اتصال به لوله
• اتصال به میله راد
• اتصال به سازه فلزی

جهت مشاهده انواع اتصالات کدولد کلیک کنید.

هر اتصال قالب جوش سیم مسی به میله گراند، با توجه به مقطع مورد نظر، ابتدا طراحی شده و سپس قالب مخصوص آن ساخته می‌شود. پیوند حاصل از جوش احتراقی دارای ساختار مولکولی بوده و ویژگی‌هایی چون:

• استحکام مکانیکی بالا
• رسانایی الکتریکی عالی
• مقاومت بالا در برابر خوردگی

را دارا باشد.

جنس قالب و نکات ایمنی

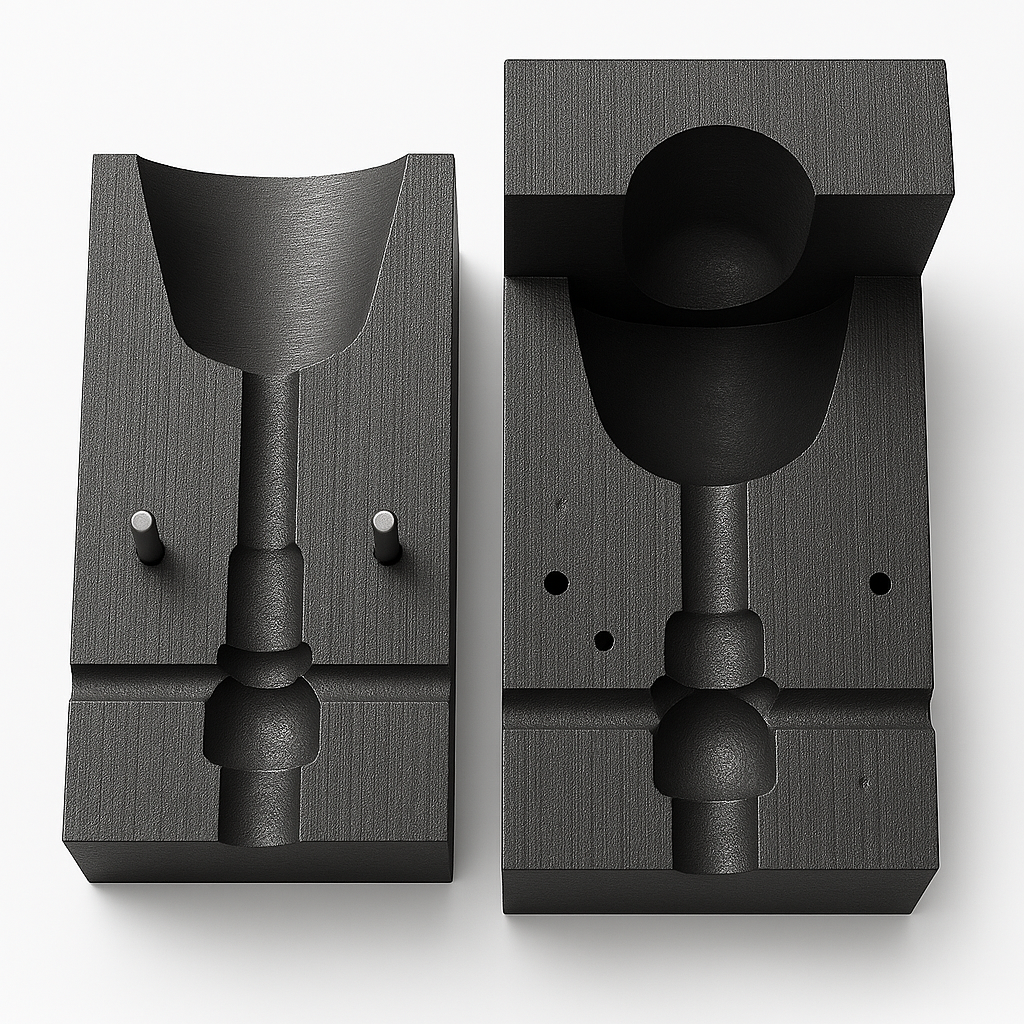

جنس قالب‌ها از گرافیت با دانسیته مشخص انتخاب می‌شود، چرا که گرافیت توان تحمل دمای بالا در فرآیند جوش را دارد.

نکات مهم در هنگام جوشکاری:

• پیش از جوشکاری با قالب جوش سیم مسی به میله گراند ، هادی‌ها باید کاملاً پیش‌گرم شوند تا هیچ رطوبتی باقی نماند.
• قالب نیز باید تا حدود ۱۲۰ درجه سانتی‌گراد گرم شود.
• پس از هر سه جوش متوالی، جوشکاری باید به مدت ۱۰ دقیقه متوقف شود تا قالب خنک گردد.
• پیش از استفاده مجدد، قالب باید به‌طور کامل تمیز شود.

جهت مشاهده اموزش جوشکاری با قالب کدولد کلیک کنید.

.
