کلمپ چهار سیم هم مقطع به سازه فلزی
توضیحات

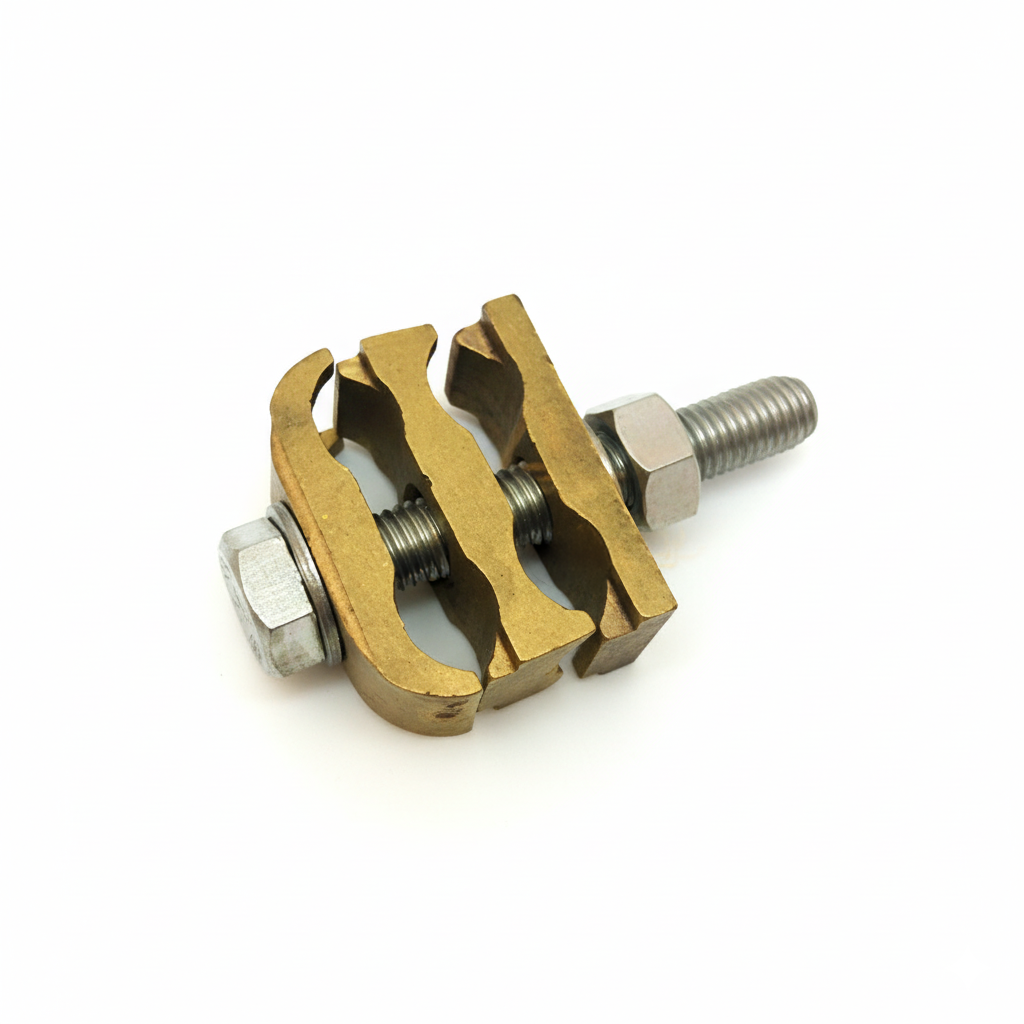

کلمپ چهار سیم هم مقطع به سازه فلزی
کلمپ اتصال چهار سیم هممقطع به سازه فلزی، یک قطعه کلیدی در سیستم ارتینگ است که برای همبندی مؤثر چند هادی ارت به سازههای فلزی استفاده میشود.
کلمپ چهار سیم هممقطع به سازه فلزی (Four-Conductor Clamp to Structure) برای اتصال همزمان چهار سیم ارت با سطح مقطع یکسان
به یک نقطه مشترک فلزی مانند استراکچر، دکل یا صفحه ارت طراحی شده است. این اتصال باید:
- هدایت الکتریکی بالا داشته باشد
- مکانیکی پایدار باشد
- در برابر خوردگی و زنگزدگی مقاوم باشد
مشخصات فنی
| ویژگی | مقدار یا توضیح |
|---|---|
| تعداد ورودی سیم | ۴ عدد هممقطع |
| سایز سیم | 35 تا 240 میلیمتر مربع |
| نوع پیچ | M10 یا M12 فولادی با روکش ضد زنگ |
| جنس بدنه | برنج، مس فورجشده یا فولاد گالوانیزه گرم |
| استانداردها | IEC 62561-2، BS 7430، DIN EN 50164 |
مزایای استفاده
- افزایش سرعت نصب در پروژههای بزرگ
- کاهش تعداد اتصالات جداگانه و نقاط ضعف احتمالی
- مناسب برای همبندی در دکلها، استراکچرهای فلزی و تابلوهای برق
- قابلیت استفاده در محیطهای صنعتی، مرطوب و خورنده
نکات نصب و نگهداری
- سطح تماس سازه و سیمها باید تمیز و بدون زنگزدگی باشد
- پیچها با گشتاور مناسب بسته شوند تا اتصال محکم باشد
- استفاده از واشر فنری یا مهره قفلدار برای جلوگیری از شل شدن
- در محیطهای مرطوب، استفاده از گریس ضد خوردگی توصیه میشود
- پس از نصب، تست مقاومت اتصال با ارتتستر انجام شود
چالشها و راهکارها
| چالش | راهکار پیشنهادی |
|---|---|
| عدم تطابق سایز سیمها | استفاده از کلمپ با ورودی قابل تنظیم یا سفارشی |
| خوردگی در محل اتصال | انتخاب جنس مناسب با پوشش ضد زنگ |
| شل شدن پیچها در طول زمان | استفاده از مهره قفلدار و تست دورهای |
