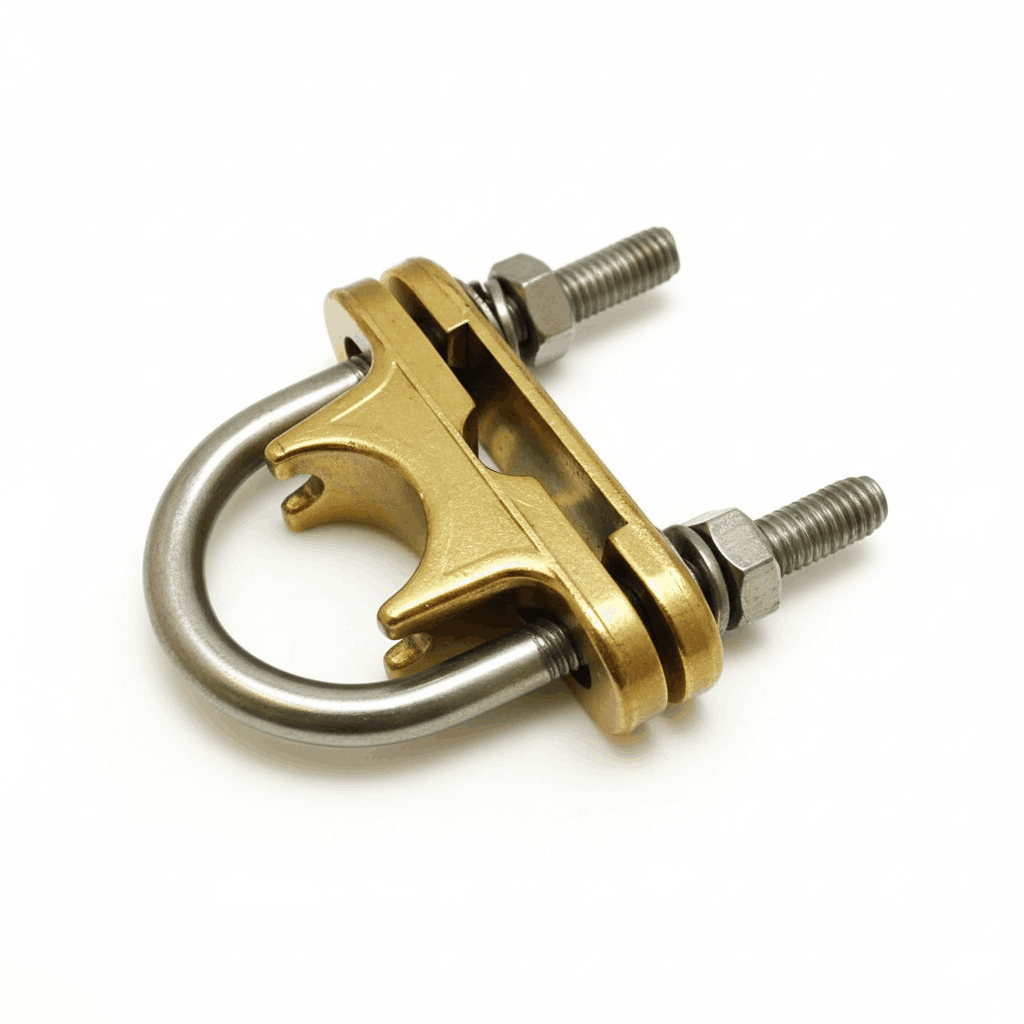

کلمپ اتصال سیم و تسمه مسی به میله راد

کلمپ اتصال سیم و تسمه مسی به میله راد

کلمپ اتصال سیم و تسمه مسی به میله راد یکی از اجزای کلیدی در سیستم‌های ارتینگ و همبندی الکتریکی است.

این قطعه برای ایجاد اتصال مکانیکی و الکتریکی مطمئن بین هادی ارت (سیم یا تسمه مسی) و الکترود زمین (میله راد) طراحی شده است.

استفاده از کلمپ مناسب باعث کاهش مقاومت اتصال، افزایش ایمنی و دوام سیستم ارتینگ در برابر شرایط محیطی می‌شود.

 انواع کلمپ‌ها

 مشخصات فنی

• جنس بدنه: برنج، برنز یا مس الکترولیتی با مقاومت بالا در برابر خوردگی
• جنس پیچ‌ها: فولاد ضد زنگ، گالوانیزه گرم یا فسفر برنز
• استانداردها:
  • IEC 62561-1 (اجزای سیستم زمین)
  • UL 467 (اتصال زمین)
  • INSO 18499 (استاندارد ملی ایران)
• مقاومت اتصال: کمتر از 1 اهم
• تحمل جریان لحظه‌ای: تا 200 آمپر

 مزایا

• نصب آسان بدون نیاز به جوشکاری
• قابلیت باز و بسته شدن مجدد
• مقاومت بالا در برابر رطوبت، خوردگی و UV
• مناسب برای محیط‌های صنعتی، ساختمانی و فضای باز

تست‌های عملکردی

کلمپ‌های استاندارد باید تحت تست‌های زیر قرار گیرند:

• تست مقاومت الکتریکی اتصال
• تست خوردگی در محیط نمکی (Salt Spray)
• تست مکانیکی کشش و فشار
• تست عبور جریان بالا (High Current Injection)

 نکات اجرایی نصب

• سطح تماس باید تمیز و عاری از رنگ، زنگ‌زدگی یا چربی باشد
• پیچ‌ها با گشتاور مناسب بسته شوند (طبق دیتاشیت سازنده)
• در فضای باز، استفاده از گریس ضد خوردگی یا پوشش محافظ توصیه می‌شود
• اتصال باید قابل بازدید و تست دوره‌ای باشد

 کاربردها در پروژه‌های واقعی

• اتصال تسمه مسی به میله ارت در پست‌های برق، مخابرات و نیروگاه‌ها
• اتصال سیم ارت به الکترود زمین در ساختمان‌های صنعتی و مسکونی
• همبندی سازه‌های فلزی و تابلوهای برق
• استفاده در سیستم‌های حفاظت در برابر صاعقه
